☷ Описание продукта

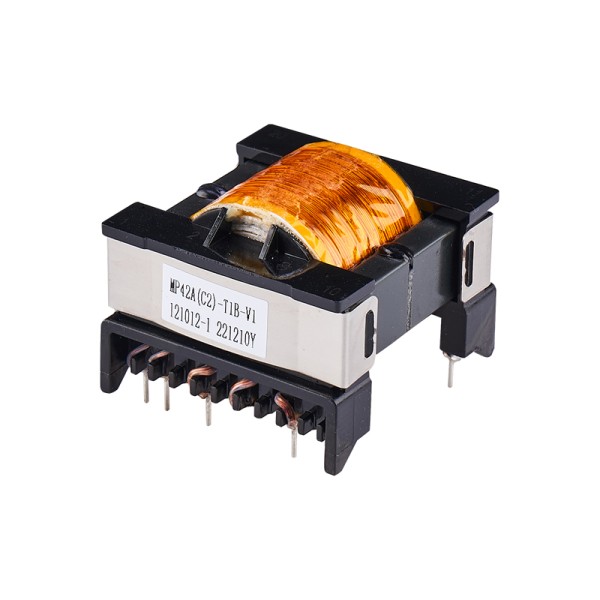

Моделирование высокочастотных трансформаторов обычно основано на типе конструкции магнитопровода как ключевом префиксе, а суффиксные цифры обозначают размер или спецификации магнитопровода. Различные серии соответствуют разным сценариям применения и характеристикам. Ниже приведены основные модели и ключевая информация, сгруппированные по типу магнитопровода:
▶ I. Серия EE (базовая универсальная)
Тип EE является наиболее часто используемой базовой конструкцией ферритового магнитопровода, с широким спектром применения, включая импульсные источники питания, драйверы светодиодов, питание электронных устройств и т.д., отличается простотой намотки и высокой экономической эффективностью.
• Распространенные модели: EE-13, EE-16, EE-19, EE-22, EE-25, EE-28, EE-35, EE-42, EE-50
• Закономерность моделей: чем больше суффиксное число, тем больше размер магнитопровода (высота, площадь поперечного сечения центральной колонны) и выше максимальная выходная мощность.
• Типичное применение: EE-13/16 подходят для небольших устройств умного дома, EE-42/50 могут использоваться в качестве основного трансформатора в промышленных импульсных источниках питания.
▶ II. Серия PQ (высокая плотность мощности)
Серия PQ имеет ключевое преимущество в виде "высокой плотности мощности", компактная конструкция магнитопровода с отличным рассеиванием тепла, цифры обозначают размеры длины × ширины магнитопровода, широко используется в адаптерах питания, промышленном оборудовании и т.д.
Распространенные модели: PQ2625, PQ3220, PQ3230
Расшифровка моделей:
• PQ2625 (26 мм × 25 мм): компактные размеры, подходит для умного дома, небольших частотных преобразователей;
• PQ3220 (32 мм × 20 мм): сценарии средней мощности, например, драйверы светодиодов, небольшие модули питания;
• PQ3230 (32 мм × 30 мм): потребности в высокой мощности, используется в промышленных адаптерах питания, высокочастотных инверторах.
▶ III. Серия EFD (сверхтонкий плоский тип)
Специально разработан для сверхтонких импульсных источников питания, использует плоский ферритовый магнитопровод, сочетая высокую мощность с малыми размерами, требует высокой точности монтажа на печатной плате.
• Распространенные модели: EFD15, EFD20, EFD25, EFD30
• Сценарии применения: адаптеры питания для ноутбуков, модули питания для сверхтонких светодиодных дисплеев, питание портативных электронных устройств.
▶ IV. Серия ER/EC (легкая намотка, высокая мощность)
Центральная колонна магнитопровода цилиндрической формы, низкая сложность намотки и большая площадь поперечного сечения обмотки, что позволяет увеличить выходную мощность, применяется в импульсных трансформаторах, дросселях и т.д.
Распространенные модели:
• Серия ER: ER2510, ER2834, ER3542, ER4042, ER4950
• Серия EC: EC2820, EC2828, EC34, EC39, EC40, EC49
▶ V. Серия EDR (высоковольтный широкополосный тип)
Обладает широким диапазоном рабочего напряжения (3 В - 1000 В) и частоты (20 кГц - 500 кГц), максимальная мощность до 3000 Вт, соответствует сертификациям UL, VDE и других стран, поддерживает кастомизацию.
• Распространенные модели: EDR20, EDR25, EDR26, EDR28, EDR39, EDR40, EDR2009, EDR2810
• Закономерность моделей: некоторые суффиксные цифры обозначают монтажные размеры, например, "28" в EDR2810 соответствует параметрам, связанным с высотой магнитопровода;
• Сценарии применения: промышленные высоковольтные источники питания, мощные преобразователи DC-DC.
▶ VI. Другие основные серии
• Серия ETD: конструкция магнитопровода подходит для высокочастотных сильноточных сценариев, распространенные модели ETD34, ETD39, ETD44, ETD50, могут использоваться в системах питания возобновляемой энергии;
• Серия RM: миниатюрные магнитопроводы, подходят для низкомощных сигнальных связок, модели RM6, RM8, RM10;
• Серия POT: отличные защитные свойства, подходят для тяжелых условий эксплуатации, распространенные POT3314, POT3230, POT40;
• Серия EPC: сверхмалые SMD-типы, используются в микроэлектронных устройствах, модели EPC15, EPC17, EPC19;
• Серия EF: высокая универсальность, модели EF12.6, EF20, EF25, подходят для питания небольших аудиовизуальных устройств.
☷ Преимущества продукта
▶ Высокая эффективность и энергосбережение: оптимизированная конструкция магнитопровода и обмоток сводит к минимуму потери в магнитопроводе и меди, эффективность преобразования энергии достигает более 95%, помогая конечным устройствам соответствовать более высоким стандартам энергоэффективности (например, 80 PLUS).
▶ Высокая плотность мощности: высокочастотный дизайн значительно уменьшает объем и вес трансформатора, делая конечные устройства более компактными, что соответствует тенденции миниатюризации электронных продуктов.
▶ Превосходная стабильность и надежность: строгий отбор материалов, передовые производственные процессы и всесторонние испытания обеспечивают долгосрочную стабильную работу продукта в тяжелых условиях, таких как высокая температура, высокая влажность и частые включения/выключения, увеличивая срок службы.
▶ Отличные характеристики ЭМС: низкое индуктивное рассеяние и опциональная экранирующая конструкция эффективно подавляют электромагнитные помехи (EMI), помогая устройству легче пройти сертификацию электромагнитной совместимости, такую как CE, FCC.
▶ Мощные возможности кастомизации: быстрая разработка и производство в соответствии с конкретной топологией схемы заказчика (например, LLC, Flyback, Forward, Full-Bridge), электрическими параметрами, способом монтажа и требованиями безопасности (UL, VDE, CQC), предлагая комплексное решение.
☷ Сценарии применения
Наши высокочастотные трансформаторы являются ключевыми компонентами в следующих областях:
▶ Импульсные источники питания (SMPS): различные адаптеры AC/DC, источники питания для серверов, телекоммуникационное питание, промышленные источники питания, включая основной силовой преобразовательный трансформатор и драйверный трансформатор.
▶ Область возобновляемой энергии: фотоэлектрические инверторы, системы накопления энергии (ESS), преобразователи ветряных электростанций, высокочастотные модули изоляции и драйверов.
▶ Новые энергетические транспортные средства: бортовые зарядные устройства (OBC), преобразователи постоянного тока (DC-DC Converter), модули зарядных станций.
▶ Промышленная и потребительская электроника: частотные преобразователи, сервоприводы, источники бесперебойного питания (UPS), высококачественная аудиоаппаратура, драйверы светодиодов.
▶ Телекоммуникационное оборудование: источники питания для базовых станций 5G и радиочастотные модули, питание сетевых коммутаторов/маршрутизаторов, оптические модули.
▶ Медицинская электроника: медицинские источники питания, медицинское оборудование для визуализации (например, рентгеновские аппараты) и другие области с чрезвычайно высокими требованиями к безопасности и надежности.
