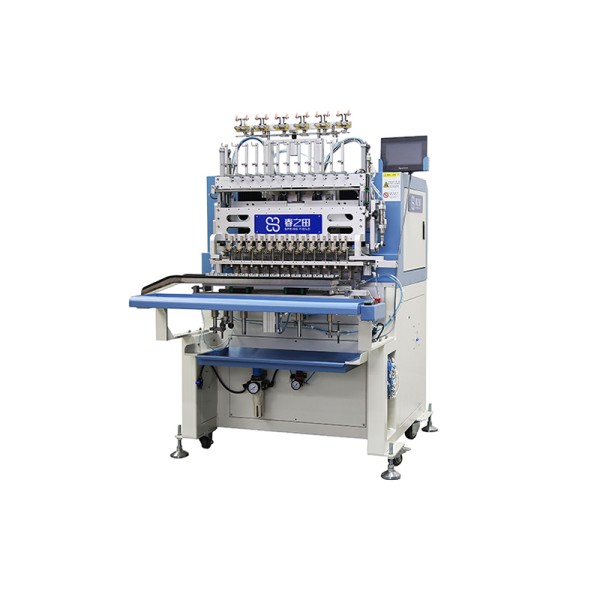

Aperçu du produit

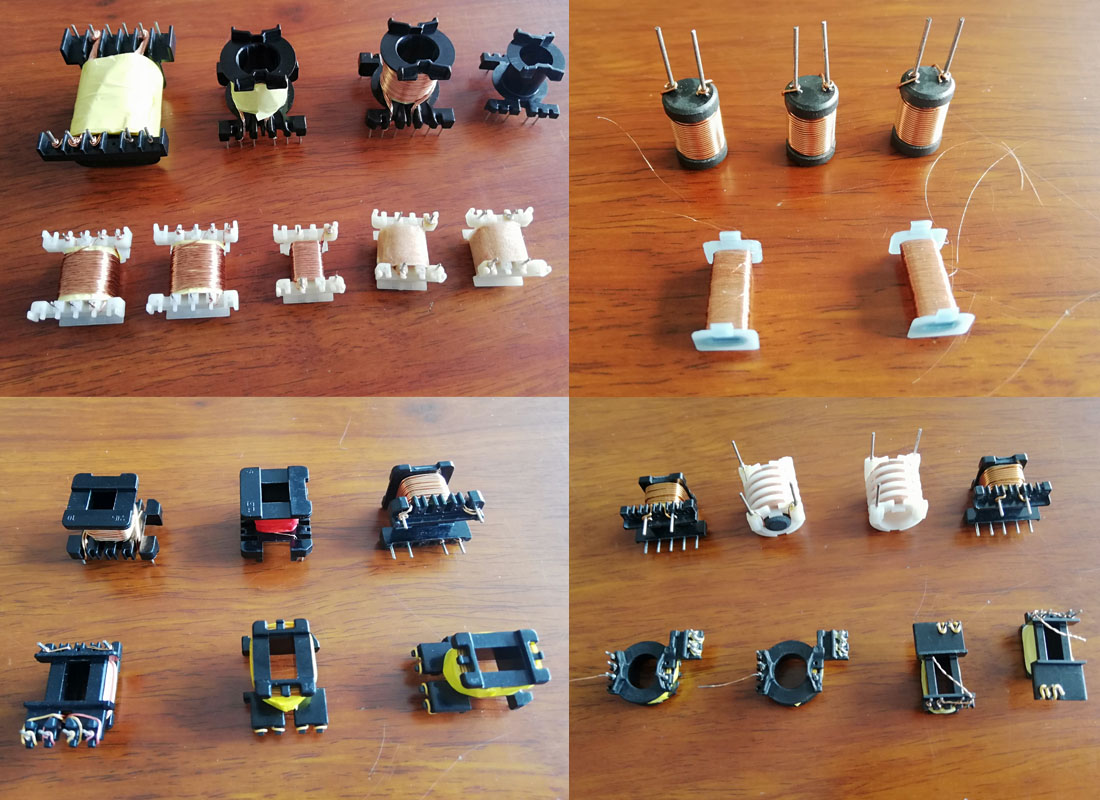

Conçu pour le bobinage de haute précision et en grande série de bobines à carcasse ordinaire.
Configuration principale de léquipement
1. Contrôleur de mouvement : Système de contrôle CNC de précision à six axes
2. Électrovanne : SMC
3. Servomoteur : Fuji/Panasonic (Japon)
4. Guides et vis à billes : TBI/THK (Taïwan)
5. Vérins : SMC/AirTac
Spécifications et paramètres de léquipement
| Nombre de broches |
12 |
| Espacement des broches |
46mm |
| Vitesse maximale de la broche |
12000 tr/min |
| Puissance du servomoteur de la broche |
750W/1500W |
| Option |
X:400W Y:400W Z:400W A:400W |
| Diamètre intérieur du dispositif de serrage rapide de la broche |
Standard 8mm, spécial 10mm |
| Plage de diamètre de fil |
φ0.02-φ0.75(>φ0.75) |
| Option |
Pour diamètre de fil ≥Φ0.4, accessoires supplémentaires requis |
| Plage de largeur de ruban |
3mm-18mm |
| Diamètre extérieur maximum de la carcasse de bobinage |
25mm |
| Plage de déplacement de laiguille guide |
X:110mm Y:108mm Z:120mm A:100mm |
| Précision de positionnement de la broche |
±0.1° |
| Précision de positionnement des déplacements |
0.01mm |
| Angle denroulement des broches |
Standard 0°, 90° |
| Système de contrôle |
Contrôle logiciel CNC de précision à six axes |
| Pression dair |
0.5-0.65 MPa |
| Tension dalimentation |
AC220V/50Hz (AC110V/60Hz) |
| Puissance totale |
2000W/2700W |
| Poids de léquipement |
600 kg |
| Dimensions de léquipement |
1200(L) × 900(W) × 1500(H) |
| Options dinstallation automatique |
Torsadage automatique, ciseaux pneumatiques, couteau simple, dispositif de gainage automatique, bobinage double fil, bobinage quatre fils. |
