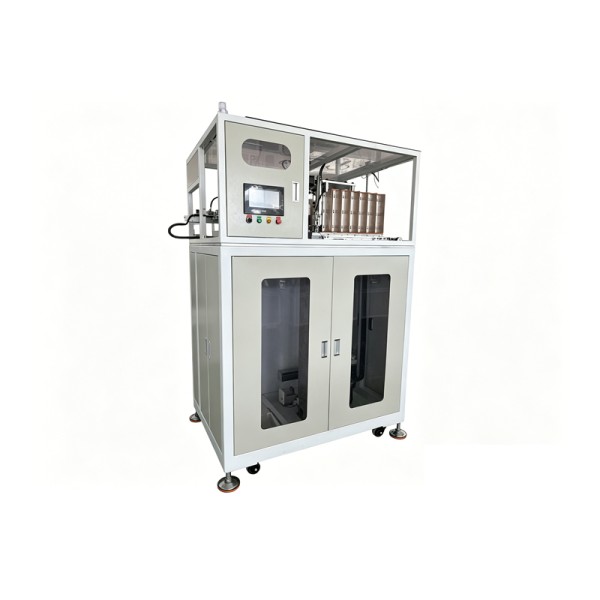

共模十字绕法绕线机

一、本机主要适用生产以下产品：

★适用于共模电感绕线十字绕法(兼容普通绕法)，绕组为单股漆包铜线。

★十字绕法可绕线长2000mm, 线径0.6-1.8之间，(采用从绕组一边起绕的方式)。

★磁环兼容范围：外径D18-45mm,   磁环高度5-20mm

★机台生产效率：与绕组圈数、线径等因素有关。例如，十字 绕法共模电感1.2线径，每边28圈，每小时产能80个左右。

二 、机器结构与特性简述：

       ①，机器上料采用皮带式流道上料（或离心盘自动理料上料）。人工将磁环整列摆放到皮带线上（或直接倒到离心盘上），机器自动上磁环；铜线整轴放置于地面。机器自动送线剪线，机器自动绕线，绕线完成产品自动投放到成品筐。

       ②，机器采用钩针式绕线。双工位设计，磁环在第一工位绕线N1绕组，然后搬移到第二工位绕N2绕组，两个产品两个工位同时绕线，以提高生产效率。

        ③ ，机器智能监控自动生产过程，发生异常机器将自动停机，自动提示故障原因。

        ④ ，机器设置触摸屏界面，可以灵活地进行机器单步操作，修改各项参数设置，如机器勾线速度、绕组每匝的排线间隔、送线长度等，可以储存多个款型产品的生产参数。

         ⑤，机器生产换型方便。生产换型只需：皮带式上料通过调节流道宽窄可适用不产品尺寸；绕线及搬移夹磁环工位通过更换不同夹磁环夹子即可，无需复杂调节。

         ⑥，机器绕线排线由机械夹子夹持磁环，伺服电机带动沿齿轮齿圈作半圆旋转，机器绕线可实现每一圈精准的排线控制，绕线排线平滑美观不交叉。

        ⑦ ，其他参数：设备电源：220V，气源：0.5-0.6Mpa 的压缩空气。设备功率约0.7Kw, 重量约450KG。

机器外观尺寸：1280x1050x1900(长x宽x高，mm)。
